8-марта было отпраздновано по полной программе. Проснувшись утром 9-го я
обнаружил на столе, среди пустых тарелок и бутылок свой любимый iPod в
огромной луже кока-колы. Не могу передать те чувства которые испытал,
вобщем обидно было. Выпив бутылку пива, я вспомнил что вроде руки у меня
не кривые (не сделал поправку на пиво) и решил его разобрать и промыть
спиртом. Т.к. ранее iPodы я не разбирал, а бутылка выпитого пива была
2-литровая результат был плачевный - выдраный с корнем разъем
соеденявший аудио блок с основной платой.
Спешу сообщить что чуть позже (протрезвев) я всеже впаял разъем на
место, мой любимый iPod опять работает. Но поверьте это долгий и сложный
метод (при пайке использовалась 10х линза, испорчено два жала для
паяльника), поэтому для тех кто хочет разобрать iPod и не хочет
постигать технологию пайки под микроскопом я написал эту заметку.
И так разборка iPod mini в картинках:
Для разборки этого чуда технологии понадобится набор часовых
отверок и две больших иголки. Для начала необходимо аккуратно поддеть
белый защитный шильдик снизу плеера (для этого лучше использовать иглу):
После снятия шильда мы увидим стопорную планку, которую тоже
необходимо снять. Для этого в идеале существуют съемники, но если
такового не имеется, то просто вставте толстую иглу в отверстие на ушке
стопорной планки и надавите вниз (повторите операцию для левого и
правого верхнего ушка):
Далее необходимо отключить разъем соединяющий блок Click Whell с основной платой:
И так с нижней частью плеера мы разобрались. Переходим к демонтажу верхушки. Снимаем движок блокировки плеера:
В открывшееся отверстие вставляем отвертку и снимаем верхний шильдик:
Отвинчиваем часовой отверткой открывшиеся винтики:
Теперь акуратно надавливаем снизу на разъем и вытаскиваем основную плату:
Теперь с небольшим усилием надавливаем на Click Whell и сдвигаем вниз:

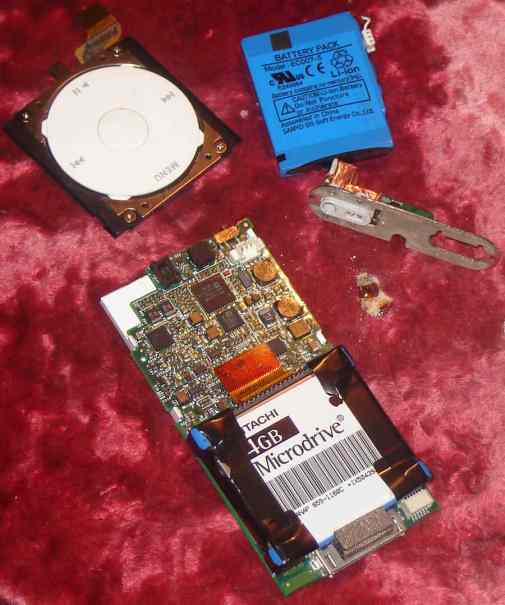

Итак iPod mini разобран. Сборку необходимо производить строго в
обратной последовательности. Для промывки я использовал медицинский
спирт.
|
